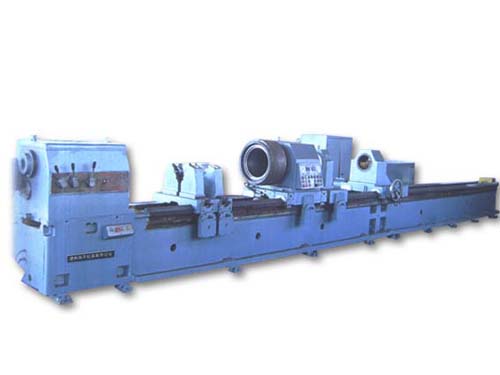

T2250型深孔鏜床是我公司生產的常規深孔機床。本機床是專門加工圓柱型深孔工件的設備,機床本身剛性強,精度保持性好,主軸采用三檔無極調速(高 空 低)轉速范圍廣,進給系統有交流伺服電機驅動,能適應各種深孔加工工藝的需要,授油器緊固和工件頂緊采用液壓裝置,儀表顯示,安全可靠。該機床可完成大直徑重型零件深孔的鏜,擴,滾壓,套料加工。加工時工件旋轉、刀具進給。鏜孔時采用向前(床頭端)排切削液、排切屑的工藝方式:套料時采用外排屑的工藝形式,需配備專用套料刀具、刀桿和專用工裝夾具。
機床主要有床體部分,床頭箱,卡盤體,托板進給系統,進給箱,授油器,冷卻部分,排屑裝置,工作中心架,液壓系統等。本機床可根據實際需要靈活選擇加工工藝方式,使用范圍廣泛。
技術參數
技術規格 | 參數 | |
工作參數 | 鏜孔直徑范圍 | ∮120-∮500 |
鏜孔深度范圍 | 1000-15000mm | |
工件夾持直徑范圍 | ∮360-∮650mm | |
主軸 | 主軸中心高 | 625mm |
床頭箱主軸孔徑 | ∮130mm | |
主軸前端錐孔 | 公制140# | |
主軸變速范圍 | 1-225r/min三檔無級 | |
進給 | 進給速度范圍(無極) | 5-550mm/min |
托板快速移動速度 | 2m/min | |
電機 | 主電機功率 | 45KW |
液壓泵電機功率 | 1.5KW | |
進給電機功率 | 5.5KW | |
冷卻泵電機功率 | 5.5KW 3組 | |
其他 | 冷卻系統額定壓力 | 0.36MPa |
冷卻系統流量 | 300 600 900 L/min | |
液壓系統額定工作壓力 | 6.3MPa | |
授油器承受較大軸向力 | 6.3KN | |
授油器對工件的較大頂緊力 | 20KN |
